Come rimuovere la cerniera della chiusura dello sportello e la leva del microinterruttore (asciugatrice)

Soluzione

Sicurezza

Tutti gli interventi da eseguire all'interno dell'apparecchio richiedono competenze e conoscenze specifiche e possono essere eseguiti solo da tecnici dell'assistenza qualificati e autorizzati

Questa piattaforma non è dotata di interruttore ON/OFF.

Prima di accedere ai componenti interni, staccare la spina dalla presa per scollegare l'alimentazione.

Alcuni componenti della parte meccanica potrebbero causare lesioni, indossare quindi protezioni adeguate e procedere con cautela.

Svuotare sempre l'apparecchio da tutta l'acqua prima di appoggiarlo su un lato.

Se è necessario posizionare l'apparecchio su un fianco per manutenzione o per altro motivo, appoggiarlo sul lato sinistro, per evitare il rischio che eventuali residui di acqua cadano sulla scheda principale.

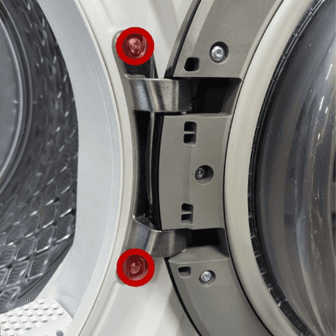

1. Allentare le viti che lo fissano al mobiletto.

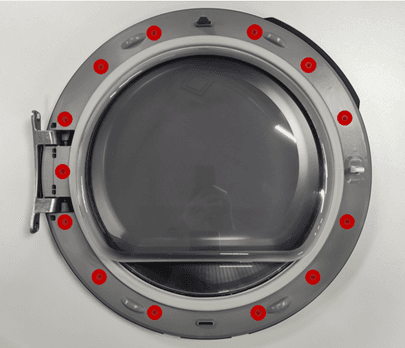

2. Allentare le 13 viti perimetrali che fissano il telaio interno della porta. Aprire con cautela la porta spingendo l'elemento in vetro.

Fermo

Allentare le 2 viti che fissano il fermo.

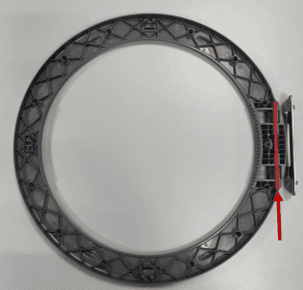

Cerniera

Per rimuovere la cerniera è sufficiente sfilare il perno che la fissa al telaio posteriore


Leva microinterruttore porta

Per rimuovere la leva del microinterruttore porta premere due clips di fissaggio. Spingere la leva fino a rimuoverla completamente.
