Come collegare un'asciugatrice a uno scarico?

Problema

• Collegamento del tubo agli essiccatori
• Come collegare un'asciugatrice a uno scarico?
• Collegamento dell'asciugatrice al sistema fognario.

Si applica a

• asciugatrici

Soluzione

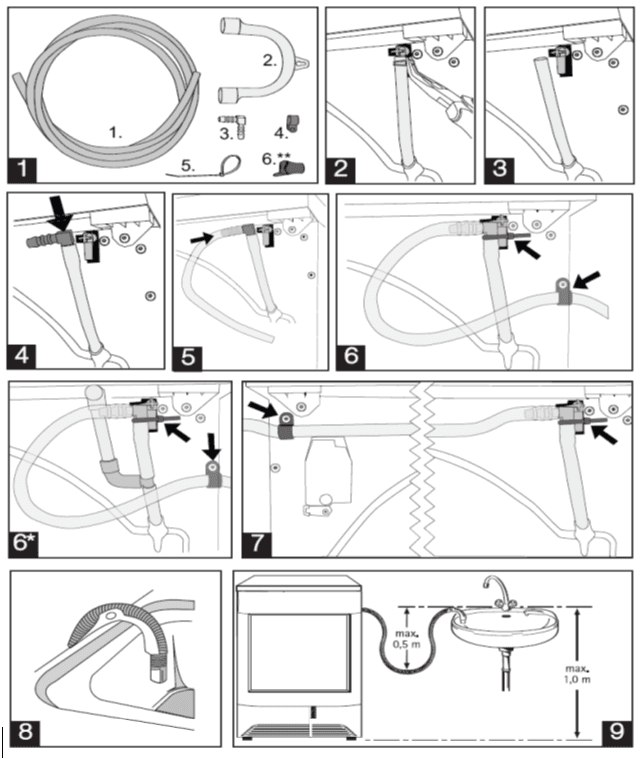

1. Preparare un kit di scarico condensa.

Se non disponi di un set del genere, ordinalo qui.

E2YH01 - Kit drenaggio condensa asciugatrice

Questo comodo kit è stato pensato per svuotare l'acqua dall'asciugatrice e dai condensatori, scaricandola direttamente in un lavandino, con curva a U o scarico. Non sarà più necessario svuotare il serbatoio di raccolta dell'acqua al termine di ogni ciclo.

2. Scollegare il tubo della condensa (fig. 2)

• Si trova sul retro del dispositivo, sul lato destro (può essere colorato, ad esempio verde o giallo).
• Svitare la fascetta metallica e rimuoverla dal connettore.

3. Inserire nel tubo il gomito in plastica compreso nel kit (fig. 4)

4. Inserire il tubo del set nella seconda parte del gomito (Fig. 5).

5. Fissare il gomito al connettore utilizzando il morsetto incluso (fig. 6)

6. Utilizzando l'anello di plastica del set e una vite, appendere il tubo sul lato sinistro o destro dell'asciugatrice, a seconda della posizione dello scarico (fig. 6).

7. Posizionare il tubo nello scarico o nel lavandino.

• È inoltre possibile fissare la posizione del tubo flessibile utilizzando la maniglia inclusa nel set.

ATTENZIONE: evitare d'installare il tubo nello stesso scarico della lavatrice ci potrebbe essere un ritorno di acqua.

E2YH01 Scarica le istruzioni di installazione
