Come smontare e montare la guarnizione a soffietto (3)
Soluzione
Prima di qualsiasi operazione di manutenzione, disattivare l'apparecchiatura e scollegare la spina di alimentazione dalla presa.
Fare sempre attenzione quando si spostano apparecchi, per apparecchi pesanti sono necessarie due persone per spostarli.
Utilizzare sempre guanti di sicurezza e calzature chiuse.
Si prega di notare che l'auto-riparazione o la riparazione non professionale possono avere conseguenze sulla sicurezza se non eseguite correttamente
Come sostituire la guarnizione a soffietto
1 | Rimuovere il cassetto del detersivo |  |

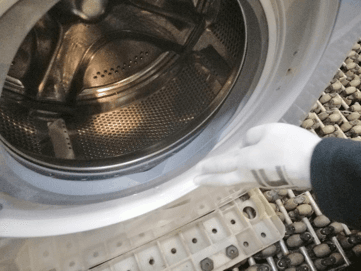

2 | Tirare il bordo del soffietto, smontare la molla esterna del soffietto |  |
3 | Infila il soffietto nell'alloggiamento |  |

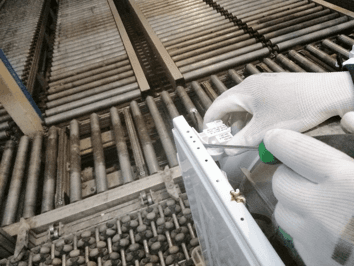

4 | Svitare le 4 viti del cassetto del detersivo |  |

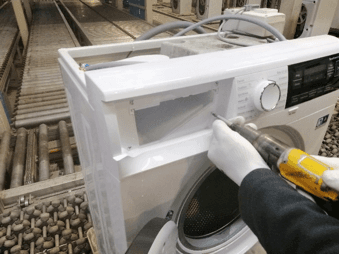

5 | Svitare le 4 viti di montaggio del pannello anteriore |  |

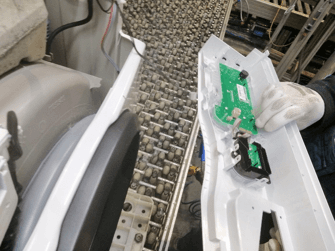

6 | Smontare il pannello frontale, scollegare i connettori della scheda di controllo |  |
7 | Scollegare i connettori della valvola di ingresso, smontare la valvola dal corpo. |  |
8 | Scollegare i connettori del relè di livello, il tubo del relè di livello, smontare i relè dall'alloggiamento. |  |

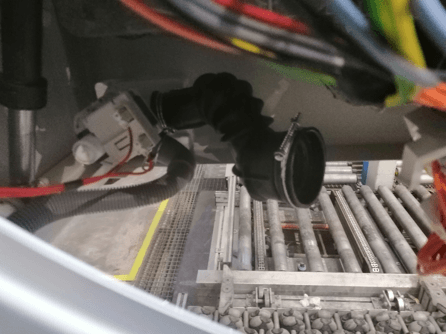

9 | Svitare la vite del raccordo che fissa il raccordo di scarico, smontare il raccordo di scarico dalla bocchetta del bagno. |  |
10 | Sollevare il corpo ( o adagiarlo sul lato sinistro ) e svitare le 4 viti che fissano le gambe dell'ammortizzatore. |  |

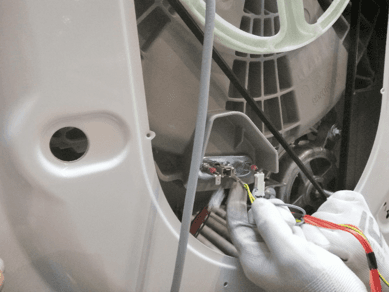

11 | Scollegare i connettori dell'elemento riscaldante, filo di terra, connettore motore (pre-mordere i blocchi di fissaggio del cablaggio in plastica con pinze) |  |

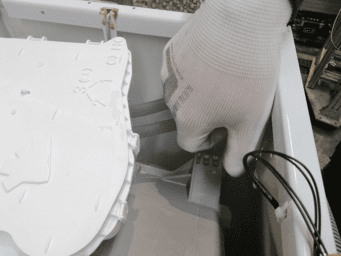

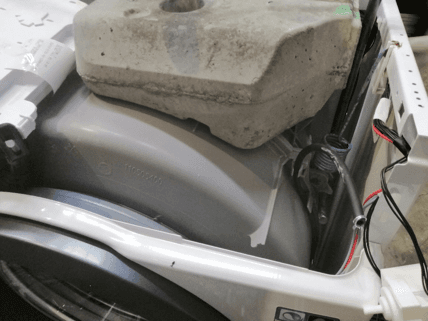

12 | Toccare la vasca dalle orecchie di montaggio, sollevare il telfer, smontare le molle della vasca |  |

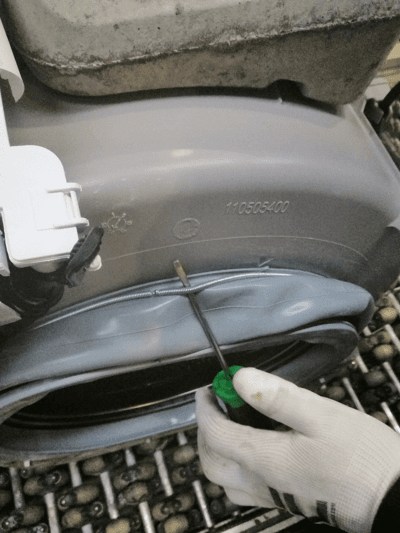

13 | Sottoporre la molla a soffietto, smontare la molla |  |
14 | Rimuovere i soffietti, pulire i resti di colla nella vasca da bagno | |
15 | Spalmare lo scarico del soffietto con la colla, montarlo nel foro della vasca, montare il soffietto |  |
16 | Assemblare l'UM in ordine inverso. |
