Come smontare e montare la tenuta a soffietto (caricatori dall'alto)

Soluzione

Prima di qualsiasi operazione di manutenzione, disattivare l'apparecchiatura e scollegare la spina di alimentazione dalla presa.

Fare sempre attenzione quando si spostano apparecchi, per apparecchi pesanti sono necessarie due persone per spostarli.

Utilizzare sempre guanti di sicurezza e calzature chiuse.

Si prega di notare che l'auto-riparazione o la riparazione non professionale possono avere conseguenze sulla sicurezza se non eseguite correttamente

Come smontare e montare la guarnizione a soffietto

Inizia rimuovendo i pannelli laterali in modo da poter accedere a tutte le varie parti della lavatrice.

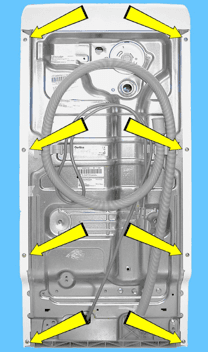

Svitare le viti che fissano il pannello laterale destro o sinistro (apparecchio visto dal davanti) al pannello posteriore.

Spostalo verso la parte posteriore della lavatrice

in modo da consentirne la rimozione dalle guide superiori, contrassegnate dalle frecce nel disegno.

Guarnizione a soffietto

Rimuovere i pannelli laterali sinistro e destro (vedi relativo capitolo).

Rimuovere il cablaggio dai vari supporti (indicati dalle frecce).

Utilizzando un cacciavite, aprire il morsetto, facendo attenzione a non perforare la guarnizione a soffietto o rompere l'anello di bloccaggio.

Rimuovere il soffietto facendo attenzione a non rovinare le 2 basi.

Durante il rimontaggio.

Lubrificare tutta la sede di ingresso in cui va inserita la tenuta a soffietto.

Lubrificare la sede della tenuta a soffietto da inserire nell'ingresso.

(La parte inferiore non è indicata dalle frecce perché è nascosta.)

Dopo aver lubrificato le due sedi, la sede di ingresso e la sede di tenuta a soffietto.

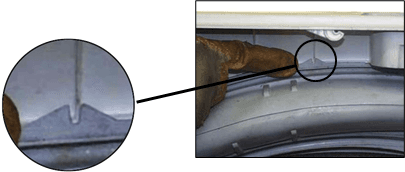

Trova la posizione del simbolo di riferimento sul bordo dell'ingresso.

La posizione del simbolo di riferimento sulla guarnizione a soffietto.

Inserire la guarnizione tra l'ingresso e la vasca saldata.

Posiziona i due riferimenti in modo che corrispondano.

E inserire la guarnizione a soffietto nella sede dell'ingresso di carico.

Lubrificare la parte dell'anello di bloccaggio che deve essere inserita nella tenuta a soffietto
sedile, per fissarlo saldamente alla vasca saldata.

Lubrificare la sede della tenuta a soffietto indicata dalla freccia.

Inserire l'anello di bloccaggio tra la guarnizione a soffietto e l'ingresso.

Verificare che il soffietto sia inserito con precisione e che le tacche di riferimento siano posizionate correttamente da entrambi i lati

Verificare che l'anello di bloccaggio sia perfettamente inserito nella sua sede su tutto il perimetro.

Unisci le due estremità dell'anello di bloccaggio.

Stringere con una chiave a tubo (fare attenzione a non rompere l'anello).

Ripetere le operazioni effettuate con questo anello di bloccaggio con l'anello di bloccaggio che fissa la guarnizione a soffietto all'ingresso.
