Schema installazione piano cottura a induzione - spiegazione

Problema

• Cosa puoi trovare nello schema di installazione di un piano cottura a induzione?
• Informazioni dallo schema di installazione a induzione?
• Importanza delle dimensioni dal disegno di installazione.
• Quali sono i requisiti di installazione della scheda?

Si applica a

• Piani cottura a induzione

Soluzione

Se hai dubbi su cosa significhino le dimensioni specifiche o le indicazioni presenti sullo schema di installazione del piano cottura a induzione, troverai le risposte sotto lo schema di installazione.

Importante! Lo schema di installazione riportato di seguito serve da esempio Se vuoi verificare quali requisiti ha uno specifico modello di piano cottura a induzione, controlla lo schema di installazione di questo specifico modello.

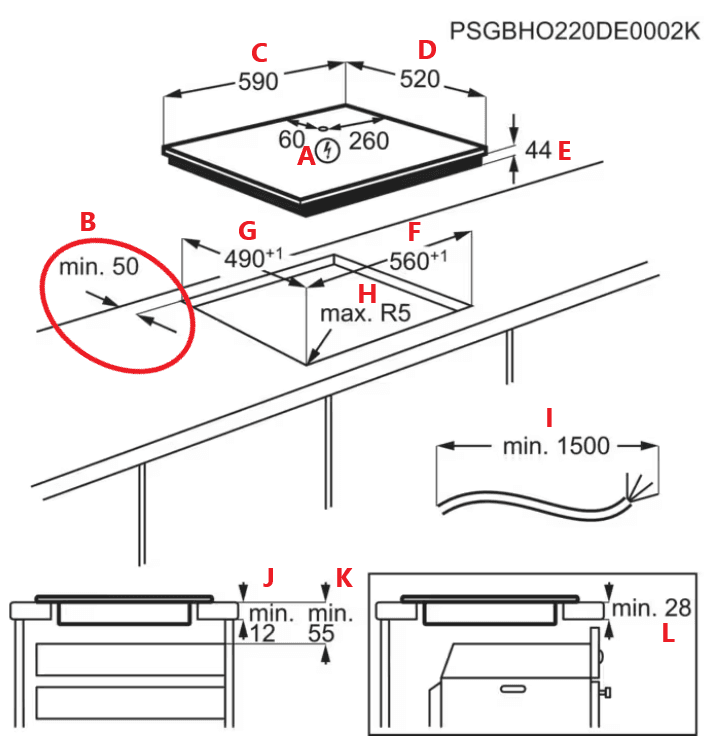

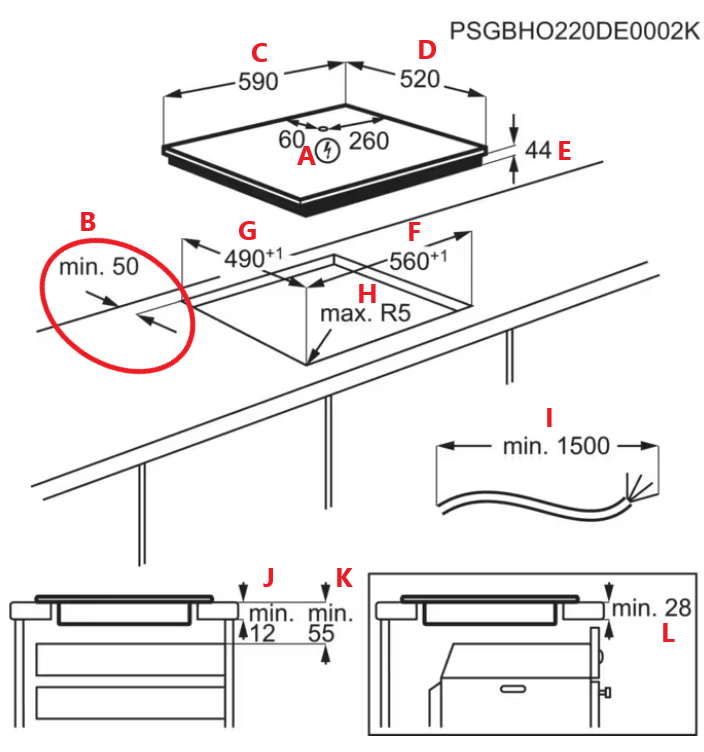

Leggenda:

A - punto di connessione elettrica, che si trova sotto la piastra, sotto il punto contrassegnato su di essa

B - distanza necessaria tra il muro e il bordo posteriore del ritaglio

C - larghezza del piano cottura a induzione (vetro) nel punto più largo

D - profondità del piano cottura a induzione (vetro) nel punto più profondo

E - altezza del dispositivo sotto il vetro (vetro non incluso)

F - larghezza richiesta del ritaglio nel piano di lavoro

G - profondità richiesta del ritaglio nel piano di lavoro

H - parametro della fresa per arrotondare

I - lunghezza minima del cavo ( le informazioni sul tipo di cavo di alimentazione sono reperibili nel manuale utente del dispositivo )

J - altezza minima richiesta del piano di lavoro quando si installa il piano cottura sopra un cassetto o un frullatore

K - altezza minima richiesta dalla parte superiore del piano di lavoro alla parte superiore del cassetto o del frullatore in caso di montaggio del piano cottura sopra il cassetto o il frullatore

L - altezza minima richiesta del piano cucina in caso di installazione sopra il forno

Alcune informazioni dello schema di installazione saranno chiarite nel manuale utente del dispositivo, che può essere scaricato dal nostro sito web.
